Network configuration

Start basic configuration



 ข้อมูลเบื้องต้นเกี่ยวกับ Switch CISCO

Parameter	Default value
Username	cisco
Password	cisco
Lan IP	192.168.1.254







• Step 1 เชื่อมต่อสาย Lan เข้ากับ switch พอร์ตใดพอร์ตหนึ่ง
• Step 2 Setup IP address บนเครื่องคอมพิวเตอร์ให้อยู่ในระหว่าง 192.168.1.2 ถึง 1192.168.1.253
• Step 3 ทดสอบ ping ไปยังอุปกรณ์ Switch IP : 192.168.1.254

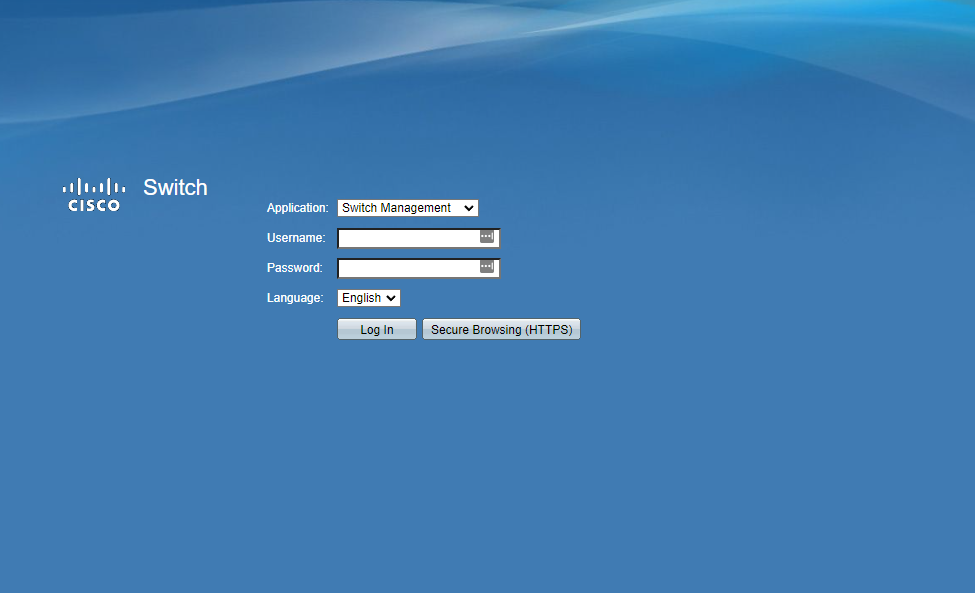

• Step 4 เปิดใช้งาน Web browser บนเครื่อง และพิมพ์เข้าเว็บไซต์ http://192.168.1.254 จะขึ้นหน้าต่างดังนี้

• Step 5 ใส่ Default Username  คือ cisco และ Defualt Password คือ cisco หลังจากนั้นคลิก Login
• Step 6 สร้าง User สำหรับ Access อุปกรณ์ และเลือก User Level
        โดยเข้าไปที่ Administration -> เลือก User Accounts -> Add

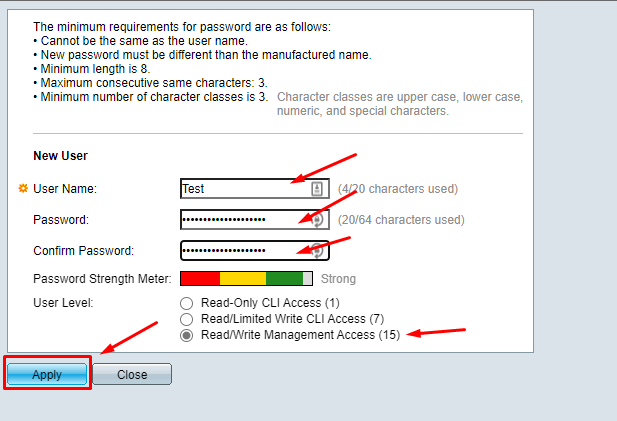

• Step 7 เมื่อกดเลือก Add จะมีหน้าต่างสำหรับสร้าง User จากนั้นกรอกข้อมูลให้ครบถ้วน และกด Apply



• Step 8 จากนั้นให้ทำการ Enable เปิด Service SSH Service
        โดยไปที่ Security -> เลืือก TCP/UDP Services -> ติ๊กที่ Enable หัวข้อ SSH Service และ กด Apply

---



Basic network configuration

• Step 1 เชื่อมต่อ COM port เข้ากับ PC และ command ผ่านสาย console ของอุปกรณ์ Switch
• Step 2 Run โปรแกรม terminal สำหรับการเชื่อมต่อการสื่อสาร
  ตั้งค่า parameter
   - Baud rate: 9600 bps
   - Data bit: 8
   - Stop bit: 1
   - Parity: none
   - Flow control: none
• Step 3 Config MGMT IP address

<Hostname># configure terminal
<Hostname>(config)# hostname NAME
<Hostname>(config)# vlan 10
<Hostname>(config)# interface vlan 10
<Hostname>(config-if)# interface vlan 10
<Hostname>(config-if)# ip address 10.10.1.2 /24
<Hostname>(config-if)# name Lab-test mgmt
<Hostname>(config-if)# exit
<Hostname>(config)# ip default-gateway 10.10.1.1
<Hostname>(config)# interface GigabitEthernet 1/0/24
<Hostname>(config-if)# switchport mode trunk
<Hostname>(config-if)# switchport trunk allowed vlan 10
<Hostname>(config-if)# exit



• Step 4 Verify configuration

<Hostname># show running-config

OR

<Hostname>(config)# do show running-config
